概述

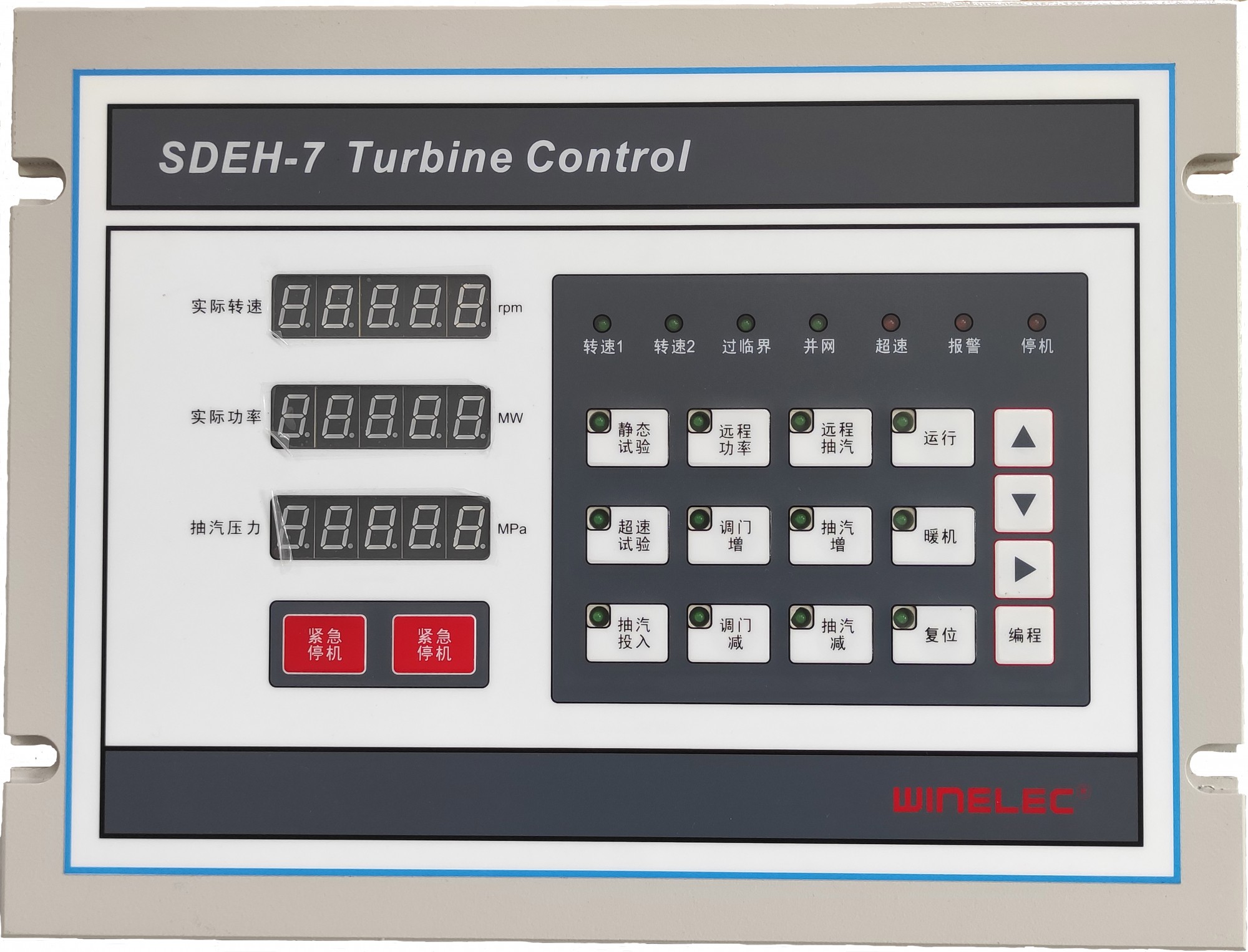

SDEH-7汽輪機數字電液控制器是專為各種規格的發電型汽輪機組控制而設計的， 它依據自動控制理論， 綜合計算機技術、通訊技術，實現對汽輪機的調節控制及保護。控制器以高穩定性的工業級處理器為核心，并輔以多種可編程邏輯芯片完成硬件設計；同時，控制器集成了經過長期工程實踐的控制軟件，控制精度高、穩定可靠，人機界面友好、操作簡單、組態靈活。
SDEH-7控制器配套液壓執行機構，適用于控制雙閥或兩個油動機的單段可調抽汽型汽輪機，如抽凝機組、抽背機組。控制器采用了現場就地編程技術，現場工程師可以根據實際應用就地配置各種參數，最大限度的縮短了工程周期。SDEH-7控制器可以獨立運行，也可與DCS結合使用。
主要功能
1、調速器參數可組態，汽輪機啟動前設定各個參數。
2、轉速設定值：可設置2個暖機點和2個臨界區，1個額定轉速、1個停機轉速和1個極限轉速
3、自動升速控制：至暖機點、暖機后自動升速、自動過臨界、自動升至工作區轉速下限。
4、機組的整個啟動過程可以隨時人工進行干預，如任意點暖機（臨界區除外），隨時中斷暖機、停止升速（臨界區除外）等。
5、具有轉速、功率和抽汽控制功能，包括一次調頻和孤網控制，可采用兩路4~20mA的遠程信號分別進行遠程功率控制和抽汽控制。
6、控制器也可以用手動的方式控制汽輪機轉速或負荷升降，通過面板上的「調門增/調門減」鍵或者遠方操作臺的增/鍵按鈕控制轉速或負荷升/降。
7、控制器也可以用手動的方式控制汽輪機抽汽壓力升降控制，通過面板上的和「抽汽增/抽汽減」鍵控制抽汽壓力升/降。
8、為了保護機組，轉速給定值會自動避開臨界區，防止轉速停留在臨界區內。
電氣連接
1、電源：24VDC和220VAC雙電源輸入。
2、開關量輸入：8路，包括：#1-遠方增、#2-遠方減、#3-外部停機輸入、#4-發電機斷路器、#5電網斷路器、#6-抽汽逆止門全關、#7-孤網投入允許、#8-退出孤網。
3、開關量輸出：3路，包括：#1-停機輸出、#2-超速報警輸出、#3-故障報警輸出。
4、轉速輸入：2路，DMT2300系列磁阻傳感器，高選信號。
5、模擬量輸入：4路4～20mA，包括：#1-電功率、#2-遠程功率給定、#3-抽汽壓力、#4-遠程抽汽給定。
6、執行機構輸出：2路，分別用于高壓（HP）調節閥和低壓（LP）調節閥的控制輸出，4～20mA 或20～160mA，由選型確定。
7、模擬量輸出：1路，4～20mA模擬量輸出，可組態選項：實際轉速、給定轉速、實際功率、實際抽汽壓力。
8、通訊接口：1個RS485通訊接線端子組和1個RS232通訊接口，都可與設備進行通訊，但同時只能選用其中一個通訊口工作，由選型確定。
