概述

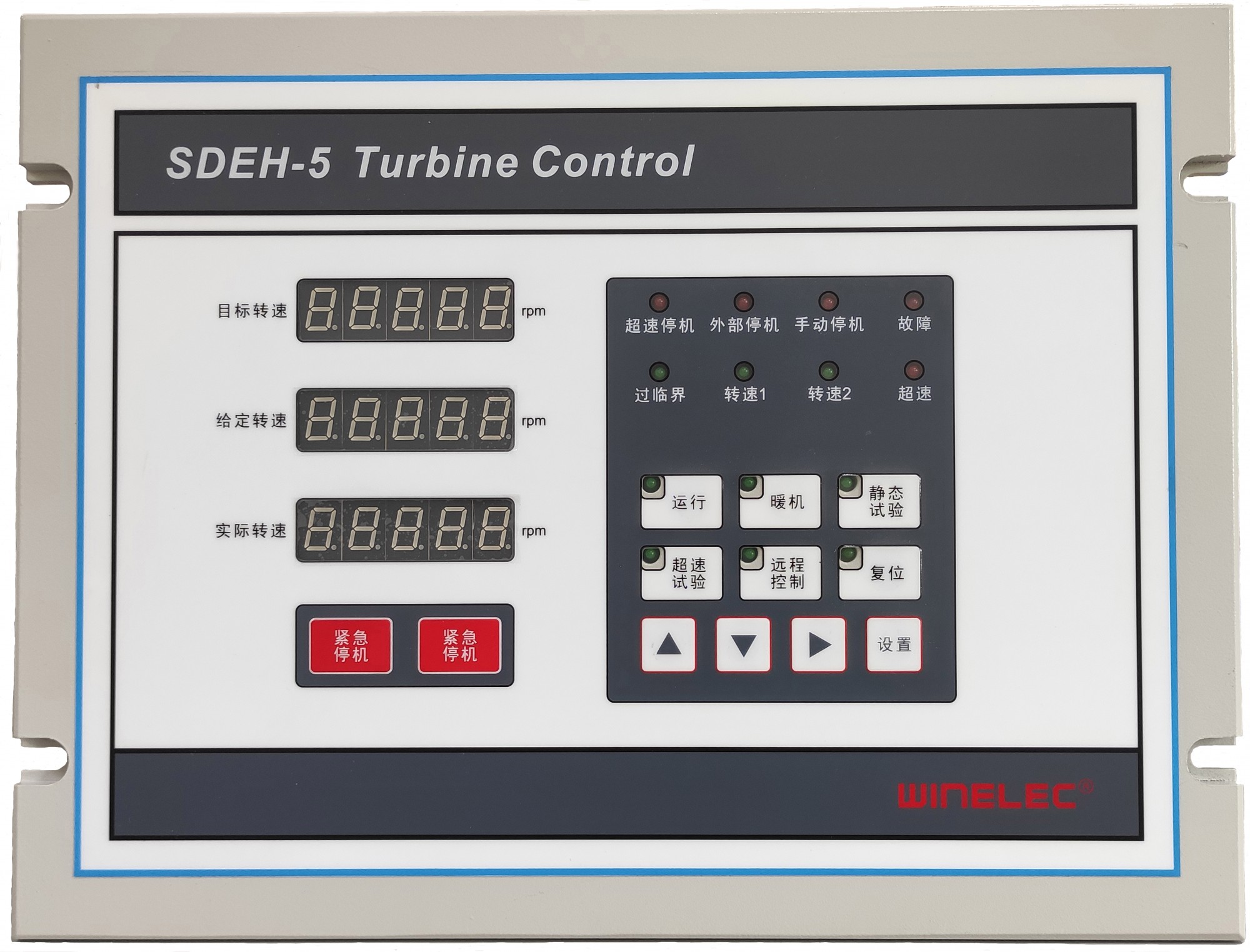

SDEH-5汽輪機數字電液控制器以汽輪機組為對象，依據自動控制理論，綜合計算機技術、通訊技術，實現對汽輪機的調節控制及保護。控制器以高穩定性的工業級處理器為核心，并輔以多種可編程邏輯芯片完成硬件設計；同時，控制器集成了經過長期工程實踐的控制軟件，控制精度高、穩定可靠，人機界面友好、操作簡單、組態靈活。SDEH-5控制器常用于控制單閥或一個執行機構的工業拖動型汽輪機，如化工、鋼鐵、紡織、造紙、建材、艦船等領域大型風機、水泵、壓縮機、驅動器的拖動。
主要功能
1、調速器參數可組態，汽輪機啟動前設定各個參數。
2、轉速設定值：1個暖機點、1個臨界區，1個額定轉速、1個停機轉速和1個極限轉速。
3、自動升速控制：至低暖機點、暖機后自動升速、自動過臨界、自動升至工作區轉速下限。
4、機組的整個啟動過程可以隨時人工進行干預，如任意點暖機（臨界區除外），隨時中斷暖機、停止升速（臨界區除外）等。
5、可采用4~20mA的遠程控制信號在工作區下限到工作區上限轉速進行控制。
6、控制器也可以用手動的方式控制汽輪機轉速升降，通過面板上的▲/▼鍵或者遠方操作臺的增/鍵按鈕控制轉速升/降。
7、為了保護機組，轉速給定值會自動避開臨界區，防止轉速停留在臨界區內。
電氣連接
1、電源：24VDC和220VAC雙電源輸入
2、開關量輸入：4路，包括：#1-遠方增、#2-遠方減、#3-外部停機輸入、#4-備用
3、開關量輸出：3路，包括：#1-停機輸出、#2-超速報警輸出、#3-故障報警輸出
4、轉速輸入：2路，DMT2300系列磁阻傳感器，高選信號
5、模擬量輸入：2路4～20mA，包括：#1-遠程轉速給定指令、#2-備用
6、執行機構輸出：1路，4～20mA 或20～160mA，由選型確定
7、模擬量輸出：1路，4～20mA轉速模擬量輸出
8、通訊接口：1個RS485通訊接線端子組和1個RS232通訊接口進行通訊，但同時只能用其中一個通訊口工作，由選型確定。
