概述

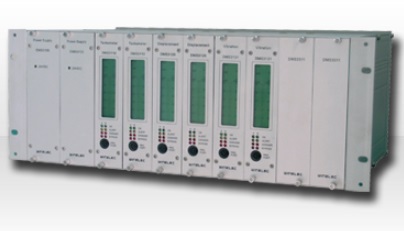

DMS3000安全監視裝置是一種模塊化、智能化、高可靠性的在線監視系統，配套各種DMT2000系列傳感器或進口傳感器后，能對各種汽輪機、水輪機、鼓風機、壓縮機等旋轉機械的振動、軸向位移、轉速、熱膨脹、偏心、脹差等進行連續精確測量，是汽輪機及其它旋轉機械的重要監測設備。本設備經過特殊的抗干擾處理，具有很強的抗干擾能力。
系統特點
1、特殊的抗干擾處理，抗干擾能力強；
2、雙路電源設計，內部自動切換。可外接兩路獨立的工作電源，系統運行更可靠；
3、模塊化設計，可根據用戶需求配置各種功能模塊，系統擴展性好；
4、專業熱插拔設計，實現無擾在線插拔模塊；
5、專用通訊模塊、標準Modbus-RTU通訊協議，便于與PC機、DCS進行數據交換；
6、每個通道有專用的緩沖輸出，方便現場調試；
7、多種電壓、電流輸出方式可選擇；
8、高轉速測量及顯示，最高轉速可到15000rpm；
9、液晶模塊及LED組合顯示面板，完成5位數碼顯示、光柱趨勢顯示、光柱報警點指示；
10、智能手持式編程器，全數字化參數調整，現場組態更方便；
11、專用組態軟件，適用于快速為多模塊組態及模塊管理；
12、專用數據采集及數據庫管理軟件，可提供多種曲線及趨勢圖，便于進行數據分析及處理。
主要功能
1、顯示：LCD液晶段碼方式實時顯示測量值；LCD光柱方式實時顯示測量值趨勢，“警告報警”及“危險報警”設定值；
LED實時顯示通道正常、“警告報警”及“危險報警”輸出狀態。
2、報警功能：“警告報警”及“危險報警”的LED顯示與繼電器輸出同步。
3、輸出功能：具備“警告報警”及“危險報警”開關量輸出功能，配合繼電器模塊實現干接點信號輸出，常開、常閉接點同時提供，可選擇報警動作時繼電器線圈帶電或失電； 同時輸出與被測量相對應的電信號，信號方式可選，能方便的接入DCS，包括：4～20mA/0～20mA任意設定
4、具備緩沖輸出功能，方便現場調試。
5、模塊上電延時功能，保證自診斷完成后才進行信號故障判斷。
6、多種報警方式選擇，可選對輸入信號進行不報警、高報警、低報警、高低報警、高低區間報警處理。
7、專業熱插拔設計，實現無擾在線插拔模塊。
8、所有參數采用數字化設定，具有參數掉電保護功能。
9、冗余電源設計。
