系統概述
分散控制系統是以微處理器為基礎，采用控制功能分散、顯示操作集中、兼顧分而自治和綜合協調的設計原則的新一代儀表控制系統。分散控制系統簡稱DCS，也可譯為“分布式計算機控制系統”。
它采用控制分散、操作和管理集中的基本設計思想，采用多層分級、合作自治的結構形式。其主要特征是它的集中管理和分散控制。目前DCS在電力、冶金、石化等各行各業都獲得了極其廣泛的應用。
DS10分散控制系統
瑞能電力經過多年的不懈努力，在WDPS500控制系統的基礎上，成功研制出了型號為DS10系列的分散控制系統。
DS10系統采用高穩定性的工業級處理器為核心，并輔以多種可編程邏輯芯片構成，綜合了現場總線、計算機技術、網絡通訊、可視化組態軟件、數據庫等新技術；同時，控制系統集成了經過長期工程實踐的控制軟件，控制精度高、穩定可靠，人機界面友好、操作簡單，組態靈活易懂。
系統結構

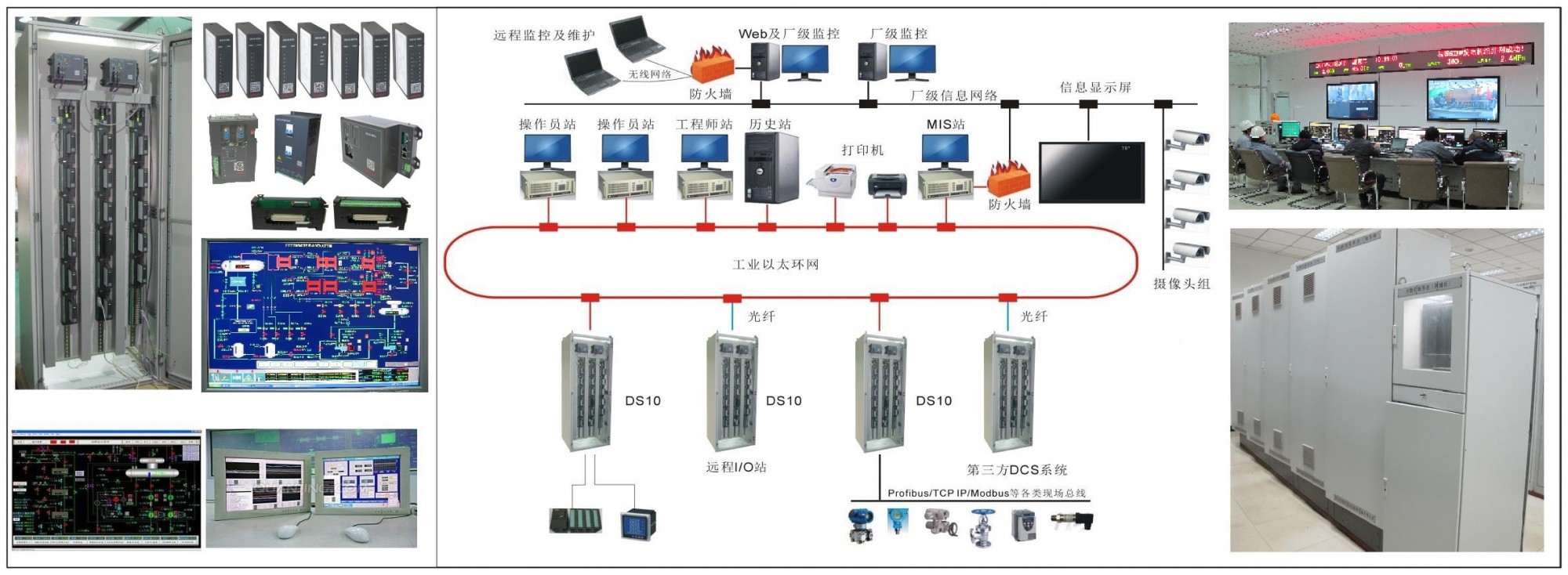

DS10控制系統結構可分為上中下三層。上層為廠級非實時網絡，可以根據實際工程需要進行配置。在專業軟件的配合下，該網絡可以通過Internet或者移動數據網絡對控制系統進行遠程監控或維護，可以查看全廠視頻監視系統，可以進行相關數據統計、分析、生產調度、成本核算等。上層網絡為星型拓?fù)浣Y(jié)構。
中層為實時數據處理及顯示層。由工程師站、操作員站、歷史站、單元控制器及打印設備等功能站點構成，主要完成對控制系統的配置、維護及運行操作，是控制系統與操作人員交互的主要平臺，具有歷史數據記錄、報警處理等功能。中層通訊網絡為工業以太網，使用TCP/IP協議，中層網絡為環網拓?fù)浣Y(jié)構。
下層為實時數據采集和控制層，由單元控制器、通訊模塊及各種I/O模塊組成，主要完成現場各種信號的采集，并輸出控制指令到現場設備。
系統功能及特點
1、編程及組態軟件功能強大、使用簡單：系統所有站點的管理、控制策略組態、畫面組態等工作都在工程師站完成，利用強大的通訊網絡和數據庫技術實現數據傳輸和同步管理，避免數據的人工拷貝，數據一致性得到充分保證。
2、系統升級方便：系統單元控制器采用先進的工業控制平臺，硬件穩定、可靠、開放，沒有升級制約，便于后續系統升級擴展。
3、分散性：DS10控制系統配置有專用的模塊化I/O，可以作為本地I/O或現場遠程I/O站使用；還可以集成中小型PLC作為底層控制單元；系統具備現場總線接口，可支持多種標準的現場總線，連接現場智能儀表、變送器及執行機構等。
4、開放性：DS10控制系統的開放性確保系統能從不同層面與第三方產品相互連接，配置的Dsvision組態軟件兼容各種主流品牌PLC及DCS系統，DS10系統通過以太網、PROFIBUS DP、HART、RS485等多種協議方便的接入各種智能儀表、變送器及執行機構。
5、高性價比：DS10控制系統采用標準化的軟件技術和硬件I/O處理技術，按過程控制規模大小可以靈活配置，有效提高了系統的利用率和性價比。應用于各領域工業自動化控制，特別適用于中小型系統。通過公司的工程經驗及技術優勢，能夠?yàn)椴煌脩舻奶囟☉?yīng)用提供專業化解決方案及服務。
編程軟件
DS10控制系統編程軟件高度集成，可使用梯形邏輯圖、功能塊圖和語句表進行編程。編程軟件可以完成硬件配置和參數設置、通訊組態、控制策略編程、測試、啟動和維護、文件建檔、運行和診斷功能等。軟件的所有功能均有大量幫助文檔，簡單易懂。編程軟件集成了電站控制類專用算法塊及函數庫，能夠便于更加快捷的進行組態、縮短工程周期，保證控制策略的準確可靠。
組態軟件
系統配置的Dsvision組態軟件是應用于DS10控制系統的組態軟件，同時還兼容各種主流品牌PLC及DCS系統。 Dsvision組態軟件具有功能強大、運行穩定、使用方便的特點，而且完善和擴充了曲線、報表及web發布等功能。經過多年市場實踐磨礪，Dsvision的功能性和易用性有了極大的提高。目前，該軟件已廣泛成功應用于電力、市政、交通、環保、大型設備監控等多個領域。
主要功能
1、支持1000多個廠家近4000種設備，包括主流DCS、PLC、儀表、特殊模塊、板卡及電力、樓宇等協議。
2、變量導入導出及自動創建變量功能，方便變量定義和修改，節省開發時間。
3、可視化操作界面，真彩顯示圖形，支持漸進色，有豐富的圖庫以及動畫連接。
4、無與倫比的動畫和靈活性，擁有全面的腳本與圖形動畫功能。
5、強大的腳本語言處理，能夠幫助您實現復雜的邏輯操作和決策處理。
6、強大的分布式報警、事件處理，支持分布式報警和歷史數據存儲。
7、方便的配方處理功能，支持工業庫和關系數據庫接口。
8、全新的WebServer架構，全面支持畫面發布、實時數據發布、歷史數據發布及數據庫數據的發布。
9、靈活實用的報表功能，支持向?qū)綀?bào)表快速建立班、日、周、月和年報表。
10、支持多功能趨勢曲線。
硬件簡介
完整的DS10控制系統由工業機柜、電源箱、單元控制器DPU、I/O模塊、工程師站、操作員站及網絡設備構成。
控制柜通常安裝單元控制器、電源箱、網絡設備及各種I/O模塊。輸入模塊采集現場信號，單元控制器按照所設計的控制策略進行運算處理，控制指令通過輸出模塊送至現場設備。
根據項目I/O測點數量及類型的不同，1對單元控制器最多可以掛載80個I/O模塊（通常建議不超過64個），在不配置繼電器模塊的情況下，當模塊數量超過48個時，需要增加擴展I/O柜。
控制柜標準尺寸為：800mm（寬）× 600mm（深）× 2200mm（高）、800mm（寬）× 800mm（深）× 2200mm（高），可定制非標機柜。
