概述

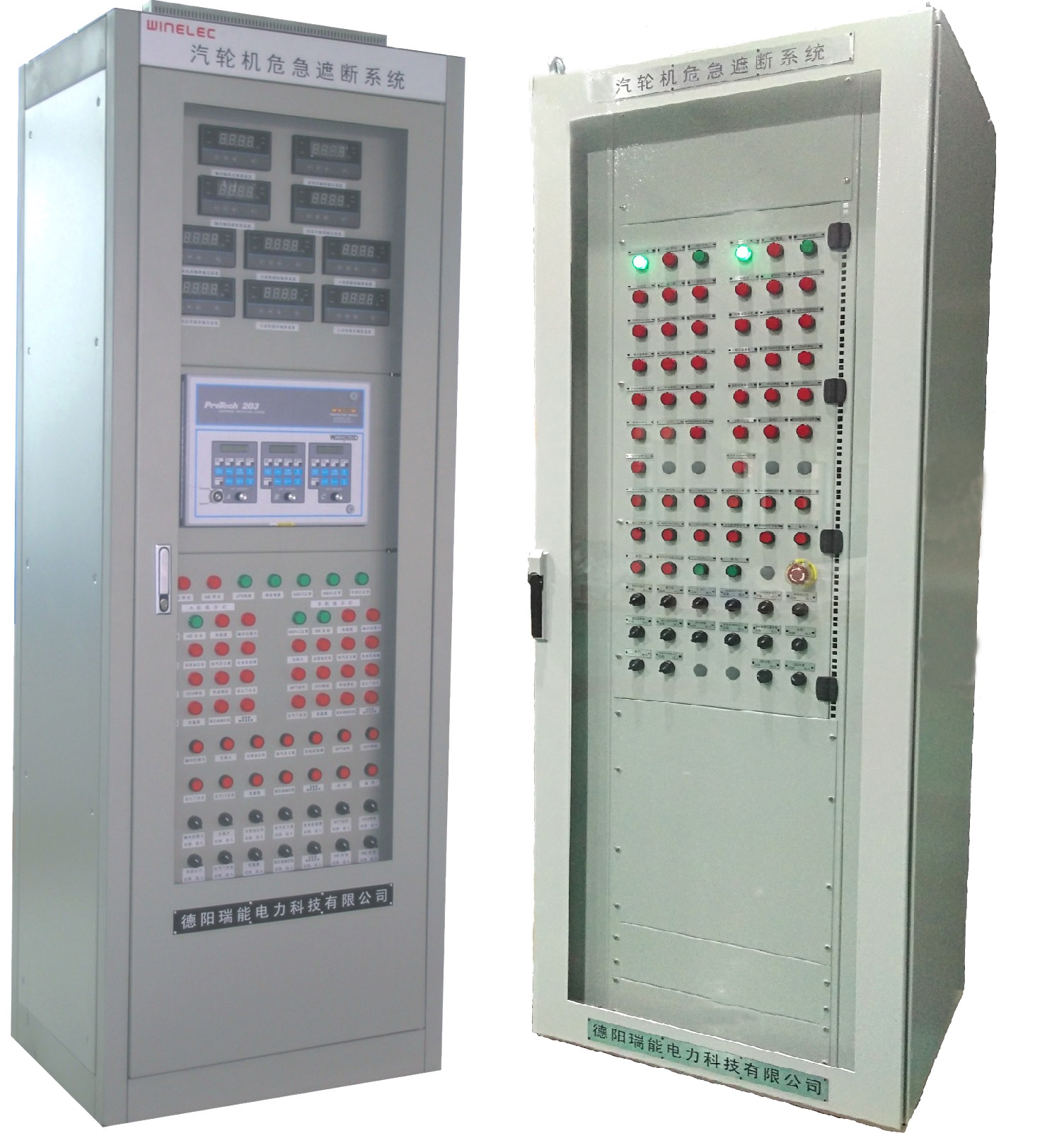

汽輪機緊急跳閘系統（ETS-Emergency Trip System）是以可編程控制器為核心的自動化控制保護裝置，連續在線接收汽輪發電機組的TSI系統、鍋爐FSSS系統、汽輪機DEH系統及其它現場保護裝置發出的報警及停機信號，并進行綜合邏輯判斷處理。當發生不能保證熱力系統、設備正常運行或危及設備安全的情況時，及時發出各種停機/報警、關閉調節閥門、遮斷機組、啟動交直流油泵等保護信號，使汽輪機安全停機，并為DCS、SOE系統提供停機診斷信息。系統采用冗余的雙CPU 配置具有極高的可靠性。
主要特點
1、模塊化雙電源工作，無擾切換，穩定性好。
2、穩定可靠的各類大品牌DCS/PLC硬件組件。
3、控制器冗余的雙CPU 配置，100%的信號冗余，雙機同時工作，可在線更換及維護。
4、單控制器CPU配置，重要信號可冗余設計，也可以三取二表決。
5、帶保護的投切開關或觸摸屏，既方便操作，又能防止運行中保護被隨意退出。
6、故障自診斷功能，消除潛在的安全隱患。
7、首出指示判別，方便用戶分析原因。
8、可在線試驗。
主要功能
電超速停機、真空低/排汽壓力高停機、軸向位移大停機、潤滑油壓低停機、軸瓦振動大停機、汽輪機DEH停機、軸承溫度高停機、主汽門全關停機、推力瓦溫度高停機、手動停機、鍋爐MFT動作停機、發電機故障停機
